Hydrolex Nah- und Fernwärme

Berechnungsprogramm zur Dimensionierung und Optimierung von Nah- und Fernwärmesystemen

Hydrolex Nah- und Fernwärme ist für die Dimensionierung und Optimierung kleinere bis mittlere Anlagengrößen vorgesehen. In zeichnerischer Manier entsteht in Hydrolex nach und nach das Leitungssystem z.B. eines Neubaugebietes, einer vorhanden Wohnsiedlung oder schlicht die Anbindung zweier Gebäude untereinander.

Als Planungsgrundlage stehen oft unterschiedliches Unterlagen zur Verfügung. Ausgehend von einer Handskizze, einem Lageplan, einer Straßenkarte oder anderweitigen Vorgaben des Auftraggebers, besteht die Aufgabe darin, ein funktionierendes, effektives Rohrnetz aufzubauen.

Mit dem Fachwissen des Anwenders, der sich eine sinnvolle Trassierung ausgedacht hat, ist es allein nicht getan. Der Beleg, dass dieses Konzept perfekt funktioniert, ist in der Regel mit viel Arbeit und Rechnerei verbunden.



---

An dieser Stelle setzt Hydrolex ein.

Je nachdem, welche Unterlagen zu Beginn zur Verfügung stehen, ermöglicht Hydrolex von der manuellen, zeichnerischen Strangeingabe, bis hin zur Überarbeitung einer Geländezeichnung, einer Handskizze oder einer Straßenkarte, eine effiziente Eingabe des Leitungssystemes.

Hintergrundgrafik

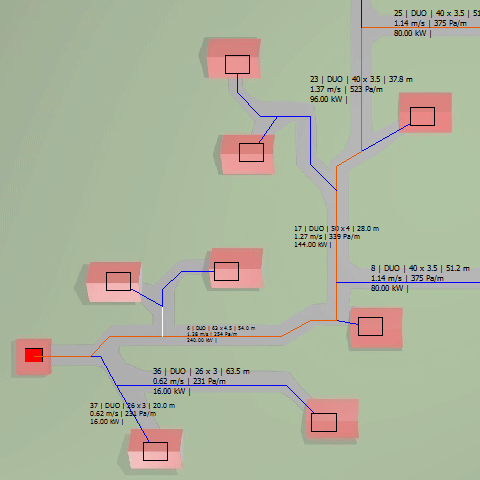

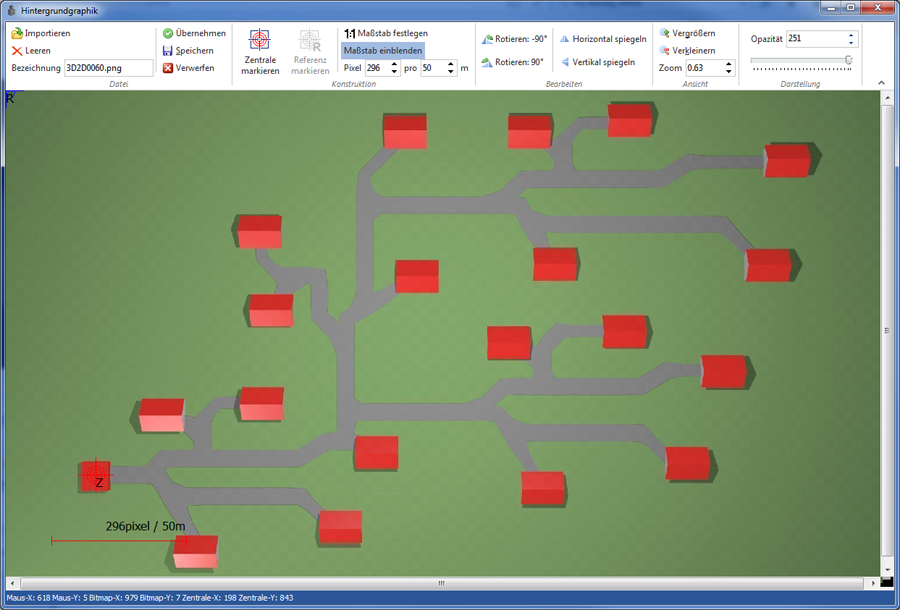

Der wohl einfachste Weg, eine Anlage aufzunehmen, bedient sich einer Hintergrundgrafik, die in Hydrolex mit wenigen Eingaben maßstäblich anzupassen ist. Beginnend an der Zentrale erfolgt in den folgenden Schritten das Einzeichnen der Leitungen und Verbraucher. Die manuelle Eingabe der Leitungslängen kann daher weitestgehend vermieden werden.



Das Konstruktionsfenster

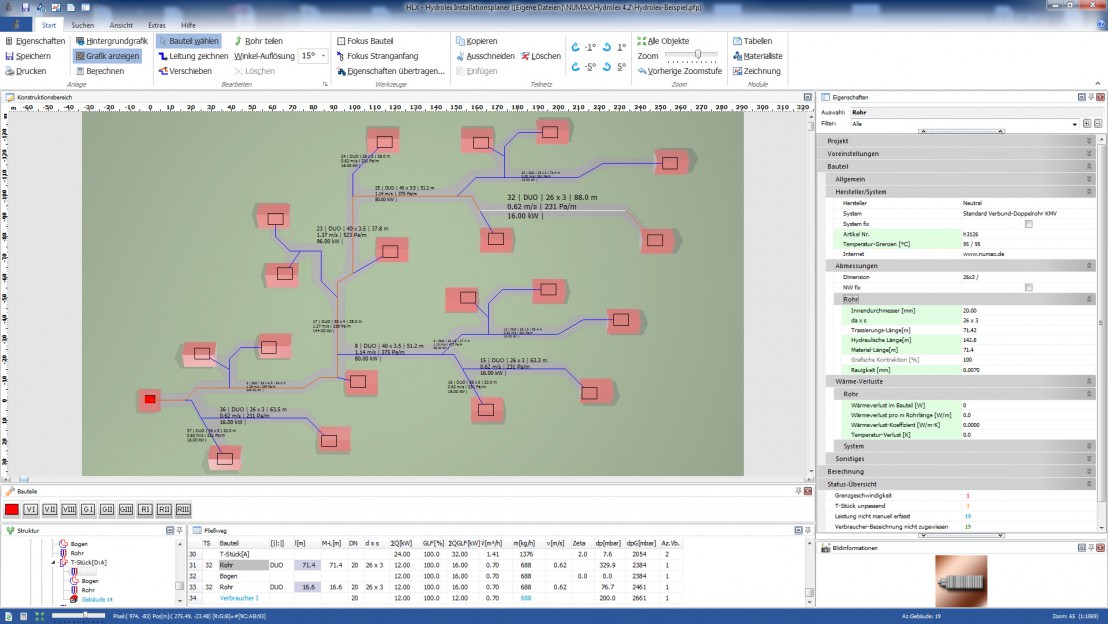

Verschiedenen Werkzeuge stehen anschließend im Konstruktionsfenster bereit, um sowohl die Leitungsführung, als auch die Verbraucher einzuzeichnen.

Schon mit dem ersten Klick beginnt Hydrolex mit der Arbeit und ermittelt kontinuierlich Dimensionen, Druckverluste, Fließgeschwindigkeiten, Wärmeverluste und vieles mehr. Als Basis für dieses Vorgehen stützt sich das Programm auf die vom Anwender festgelegten Rahmenbedingungen.

Technische Vorgaben

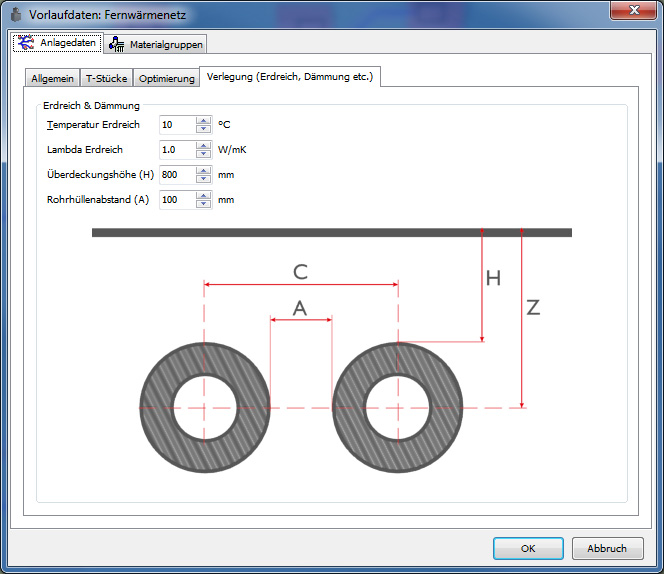

Zu jeder Anlage verwaltet Hydrolex, neben den allgemeinen Projektdaten, spezifische technische Bedingungen. Hierunter fallen sowohl Temperaturangaben, Spreizung, max. R-Wert oder Grenzgeschwindigkeiten, als auch Angaben zu Verlegung wie der Lambda Wert des Erdreiches oder die Überdeckungshöhe der Rohre.





Herstellerdaten

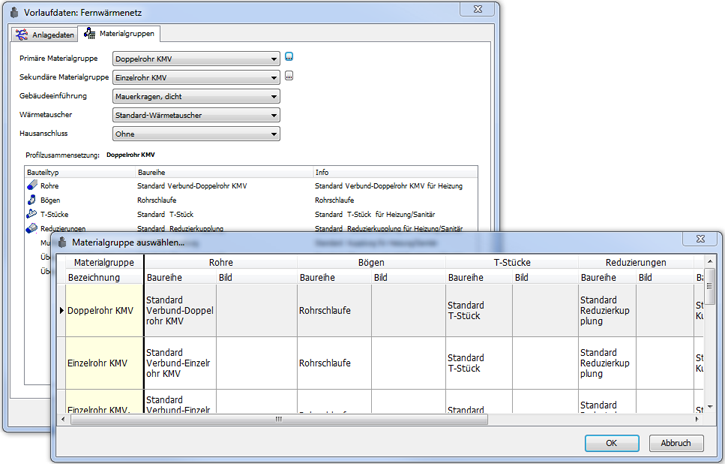

Damit aber noch nicht genug, denn ohne Produktdaten ist eine Berechnung einer Fernwärmeanlage nicht möglich. Zur Auswahl stehen dem Anwender mehrere Produktgruppen zur Verfügung, in denen sich Herstellerdaten von Rohren, Fittingen und anderen Bauteilen befinden. Hierbei stehen zunächst einmal die geometrischen Produktangaben im Vordergrund, die für eine Dimensionierung zwingend erforderlich sind. Darüber hinaus nutzt Hydrolex aber auch Daten, die technisch gesehen uninteressant sind, für die weitere Verarbeitung dennoch Sinn machen. Die Artikelnummer - na klar - die Artikelbezeichnung - OK - Langtexte - auch gut - Lieferlängen - warum die denn ... um z.B. automatisch Zubehörartikel ermitteln zu können ... Kurzum, die Kombination aus technischen und kaufmännischen Daten ermöglicht Hydrolex, im Verlauf der Materialermittlung, eine ausführliche Zusammenstellung (inkl. Zubehör) der Anlagedaten.



Zurück zur Anlagenplanung

Dank der allgemein gültigen Voreinstellungen und der Produktauswahl von Rohren und Fittingen, ist in jedem Moment ein Berechnungsergebnis verfügbar.

Aber was ist mit kleinen .... oder gar mit größeren Änderungen?

Änderungen an der Anlage sind jederzeit vorzunehmen, sei es die Anpassung der Leitungsführung, die Zuordnung von unterschiedlichen Materialien oder die Festlegung neuer Grenzwerte. In jedem Fall liegt auch nach Änderungen direkt ein neu durchgerechnetes Strangsystem vor.



Umfangreiche Veränderungen, die zum Beispiel eine komplett neue Strangstruktur zur Folge haben, werden durch spezielle Funktionen unterstützt. So können unter anderem ganze Anlagenbereiche (Teilnetze) kopiert, entfernt und verschoben werden. Und auch hier gilt: Nach Abschluss der Funktion liegt sofort das aktualisierte Ergebnis mit Dimensionen, Druckverlusten, Wärmeverlusten und Artikeldaten der gesamten Anlage vor. Somit ist eine Kostenkalkulation auch für verschiedene Anlagenkonzepte gegeben.



Ergebnisse

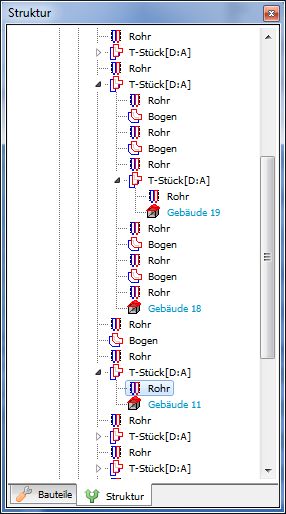

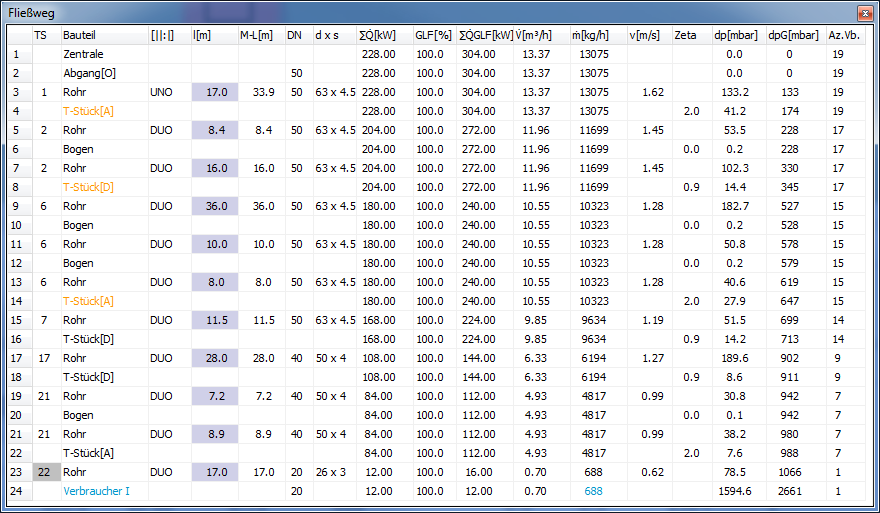

Die Ergebnisse der Berechnung präsentiert Hydrolex in vielfältiger Weise. Die unter dem Konstruktionsbereich angeordnete Fließwegtabelle, zeigt in kompakter Form die wichtigsten Strangdaten zum aktuellen Fließweg. Der links angeordnete Strangbaum stellt parallel dazu die gesamte Struktur der Anlage, inkl. aller verwendeten Bauteile dar.

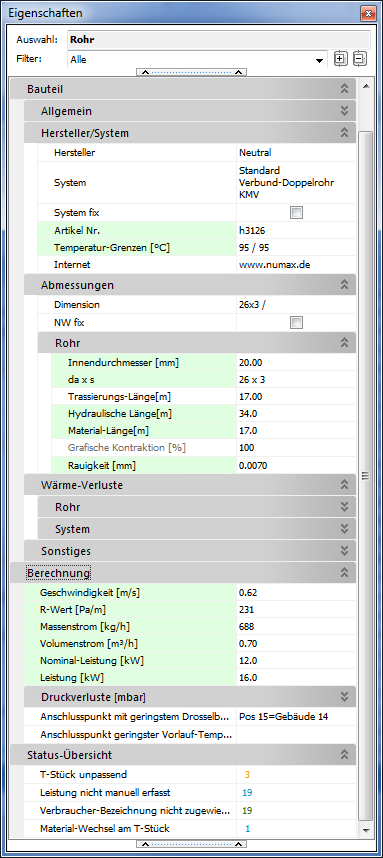

Nicht genug, ... , dann listet der rechts dargestellte Eigenschaftsbereich alle technischen Informationen auf, die das jeweils aktive Bauteil umschreiben.

Ungeachtet vom Bauteiltyp, sei es nun ein Rohrprodukt, ein Fitting oder eine Armatur, erscheinen neben den geometrischen Daten, zusätzlich Hersteller bezogene Angaben, wie Baureihe oder Artikelnummer (diese werden im weiteren Verlauf für die Zusammenstellung der Materiallisten genutzt).

Auch die Berechnungsergebnisse, wie Druckverlust, Geschwindigkeit, Wärmeverlust usw. befinden sich im Eigenschaftsbereich. In den jeweiligen Unterkategorien führt Hydrolex die detaillierten Angaben auf.

Hilfreich ist darüber hinaus der Bereich "Status-Übersicht". Über ihn kann der Anwender auf einem Blick feststellen, ob und wo in der Anlage Problemzonen vorkommen oder wurden vom Anwender Eigenschaften, wie Nennweite oder Produktreihe festgelegt.

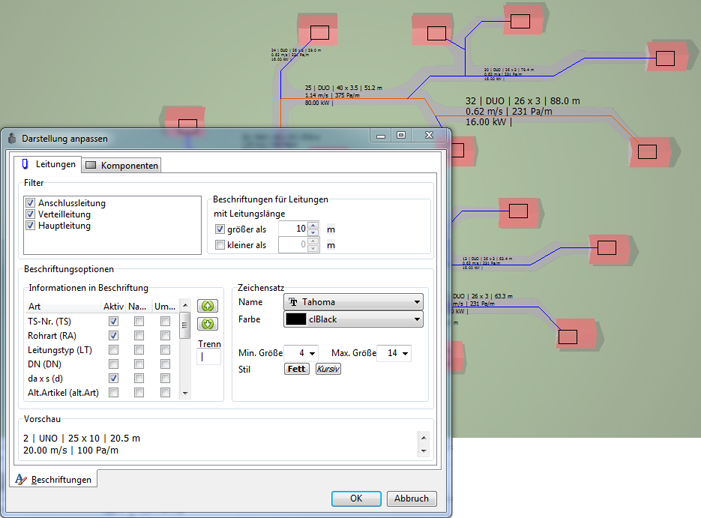

Ähnlich, wie später bei der Ausgabe der technischen Zeichnung, besteht auch im Konstruktionsbereich die Möglichkeit, eine Beschriftung mit individuellen Inhalten auszugeben. Über einen separaten Dialog legt der Anwender die Informationen fest, die er bereits während der Anlagenplanung einsehen möchte.





Dokumentation

Ist das Zahlenwerk geschafft, so gilt es abschließend, die Ergebnisse zu "Papier" zu bringen. Sei es auf realem Papier oder einem elektronischen Pendant. Hydrolex stellt dem Anwender mehrere Reporte für die technischen Datenblätter, Ausgaben für die Materiallisten, Schriftfelder und Rahmen für die Anlagenzeichnung sowie dynamische und statische Übergabeformate für den Austausch mit anderen Programmen zur Verfügung.

Reporte technische Daten:

Über einen separaten Dialog wählt der Anwender jeweils den gewünschten Report, um ihn zunächst in der Vorschau sehen zu können. Aus dem Vorschaufenster kann der Report ausgedruckt oder zum Beispiel als PDF-Dokument gespeichert werden.

• Technische Vorlauf-Daten
• Aktueller Fließweg
• Alle Fließwege
• Knotenliste
• Teilstreckenliste
• Verbraucherliste



Materiallisten:

Vor der Ausgabe der Materiallisten, die aus Herstellerangaben wie Artikelnummern, Liefermengen, Kurz- und Langtexte bestehen, sind im Bearbeitungsfenster mehrere Aktionen verfügbar. So kann der Anwender die errechneten Mengen verändern, Bauteile löschen oder Produkte aus einem Herstellerkatalog ergänzen. Im Rahmen des Kompaktangebotes können Preise und sonstige Leistungen aufgenommen werden.

• Zusammenstellung der ermittelten Herstellerdaten
• Ausgabe eines Kompaktangebotes



Anlagenzeichnung:

In Verbindung mit dem angeschlossenen Ausgabegerät, stehen dem Anwender mehrere DIN-Formate für die Darstellung der Anlagenzeichnung zur Verfügung. Eine automatische Beschriftung, die anhand vieler Parameter vom Anwender individuell angepasst werden kann, erscheint die gesamte Anlagen. Über den Zeichnungseditor können jederzeit Änderungen und Ergänzungen vorgenommen werden.

Übergabeformate:

Zur weiter Verarbeitung der Daten ist es möglich, die Berechnungsergebnisse zum Beispiel über die Zwischenablage bereit zu stellen, um sie anschließend in anderen Programmen nutzen zu können.  Dies gilt ebenfalls für die Anlagenzeichnung, die so zum Beispiel innerhalb einer Textverarbeitung eingefügt werden kann. Darüber hinaus ist es möglich die gesamte Strangstruktur in einem vorgegebenen Export-Format zur Verfügung zu stellen.



Das alles steckt in Hydrolex

- Projektverwaltung - Herstellerdatensätze - Materialzusammenstellung - Hersteller-Zubehör - Adressverwaltung - technische Zeichnung - grafischer Anlagenaufbau - Dimensionierung - Optimierung - Wärmeverlust - Druckverlust - Standardvorgaben - Status-Übersicht - Teilnetz - Hintergrundgrafik - Beschriftung - technische Datenblätter - Kompaktangebot - Export - Ausgabetabellen - Verbraucherliste - Produktabbildungen - Vorlaufdaten - Grenzwerte - Teilstreckenliste - Materialgruppen - Mehrsprachig



Ergänzungen

Unabhängige Kompaktproramme, die in bzw. an Hydrolex gekoppelt werden können, bieten zusätzlichen Service für Anwender. Analyse, Druckverlustdiagramme, Wärmeverlustdiagramme, Graphen usw. stützen sich oftmals auf die technischen Datensätze, die bereits im Rahmen von Berechnungen benutzt wurden.
